Panorama Wall

Stufa camino a convezione naturale e ventilata

Stufa camino appendibile a 5 stelle, racchiude tutti i vantaggi economici di un inserto senza rinunciare al fascino del fuoco panoramico di un caminetto trifacciale. Disponibile a convezione naturale oppure ventilata (optional Airbox4). Dotata di ampia e robusta camera di combustione anti-rottura interamente in ghisa che consente di bruciare ciocchi di legno oltre 50 cm di lunghezza, cassetto cenere estraibile, scambiatore di calore in acciaio inox e ghisa, tecnologia Smoke by Pass

Questo prodotto è conforme alla Classe 5 Stelle
secondo i requisiti di emissioni e rendimento
del Decreto 7 Novembre 2017, n. 186

Potenza nominale: 10.6 Kw

L’ACCESSO ALL’INCENTIVO CONTO TERMICO E’ SUBORDINATO:
A)NEL CASO DI SOSTITUZIONE DI UN ALTRO IMPIANTO A BIOMASSE, CON UN PRODOTTO CERTIFICATO 4 STELLE O SUPERIORE
B)IN TUTTI GLI ALTRI CASI DI SOSTITUZIONE PREVISTI, CON UN PRODOTTO CERTIFICATO CON CLASSE 5 STELLE
IN ENTRAMBI I CASI I RENDIMENTI MINIMI DEVONO ESSERE MAGGIORI ALL’85%.
PER LE CALDAIE A PELLET OBBLIGO DI INSTALLAZIONE DI UN ACCUMULO NON INFERIORE A 20DM3/KWT
PER CALDAIE A LEGNA OBBLIGO DI INSTALLAZIONE DI UN ACCUMULO SECONDO NORMA EN 303-5

CALCOLA IL TUO INCENTIVO

SELEZIONA PROVINCIA e CITTÀ

Area riscaldabile
96 m².

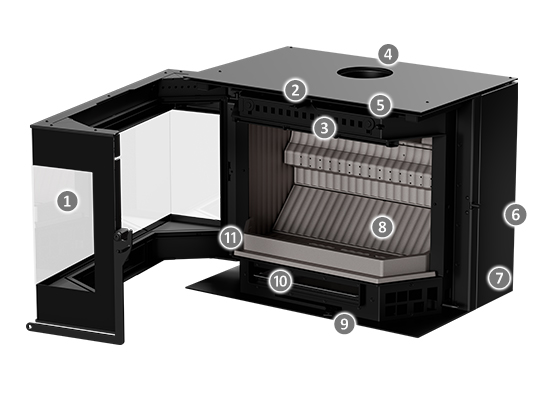

1 - Tecnologia Fullscreen per massimizzare la visione del fuoco
(HxL 32x69 cm frontale - 32x16 cm laterale)

2 - Aria secondaria e terziaria, sistema di autopulizia del vetro

3 - Scambiatore di calore in acciaio inox e ghisa

4 - Scarico fumi Ø 130 mm

5 - Comando per orientare e parzializzare la ventilazione alle 2 bocchette superiori

6 - Possibilità di prelevare l’aria comburente dall’esterno Ø 60 mm

7 - Kit di ventilazione con 2 motori assiali termostatati

8 - Camera di combustione anti-rottura interamente in ghisa
(HxLxP - 33x56,5x36 cm)

9 - Aria primaria

10 - Cassetto cenere estraibile

11 - Porta focolare reversibile

VIDEO

Skyline 540

Nuovi orizzonti di fuoco per la tua casa. Inserto a legna a convezione naturale con tecnologia Fullscreen per massimizzare la visione del fuoco, ideale per recuperare vecchi caminetti aperti o realizzarne di nuovi. Inserendo il kit Airbox4 (optional) diventa ventilato e canalizzabile. Camera di combustione anti-rottura interamente in ghisa, scambiatore di calore in acciaio inox e ghisa, ampie dimensioni per bruciare ciocchi di legno fino a 50 cm di lunghezza, cassetto cenere estraibile.

Guarda su YouTube

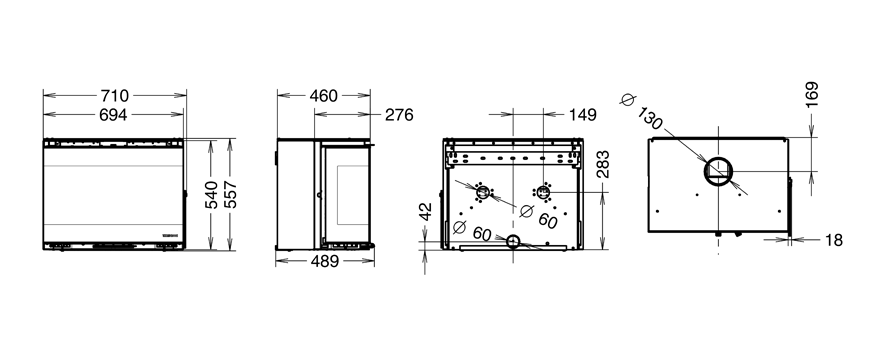

Dimensioni

Dati tecnici

DIMENSIONI (HxLxP) 557x710x489

PESO (kg) 139

AREA RISCALDABILE (m²)(PANORAMA 11 - 8 - 6) 96 - 71 - 51

RENDIMENTO MAX (%)(PANORAMA 11 - 8 - 6) 85,5% - 87,4% - 83,9%

CLASSE ENERGETICA (SCALA A++/G) A+

POTENZA AL FOCOLARE (kW)(PANORAMA 11 - 8 - 6) 12,5 - 9,0 - 6,8

POTENZA NOMINALE (kW)(PANORAMA 11 - 8 - 6) 10,6 - 7,9 - 5,7

POTENZA ALL'ACQUA (kW) -

IRRAGGIAMENTO (kW) -

CONSUMO ORARIO PELLET (kg/h) -

CONSUMO ORARIO LEGNA (kg/h)(PANORAMA 11 - 8 - 6) 2,89 - 2,07 - 1,56

CAPACITA' SERBATOIO (kg) -

CANALIZZAZIONE ARIA CALDA -

MAX CANALIZZAZIONE SINGOLA (m) -

PELLETPOWER® - BRUCIATORE BREVETTATO -

VENTILAZIONE AMBIENTE OPT

ARIA PRIMARIA DA ESTERNO SI

EMISSIONI CO (mg/m³; 13% di O2)(PANORAMA 11 - 8 - 6) 160 - 228 - 348

EMISSIONI CO (mg/m³; 10% di O2) -

EMISSIONI POLVERI (mg/m³; 13% di O2)(PANORAMA 11 - 8 - 6) 9 - 17 - 18

EMISSIONI POLVERI (mg/m³; 10% di O2) -

SILENZIOSITA' (dB) 36,00

PROGRAMMAZIONE SETTIMANALE (3 al giorno) -

SMART INFO -

CIRCOLATORE IMPIANTO -

VASO D'ESPANSIONE -

VALVOLA DI SOVRA PRESSIONE -

DIAMETRO USCITA FUMI (mm) 130

TIRAGGIO MINIMO RICHIESTO (Pa) -10

TIRAGGIO MINIMO PER CALCOLI DIMENSIONAMENTO CANNA FUMARIA (Pa) -5

ASSORBIMENTO ELETTRICO (Watt) -

TERMOSTATO DI SICUREZZA -

*A I dati riguardanti le emissioni e/o le prestazioni energetiche variano in base al tipo di combustibile utilizzato. I valori dei prodotti a pellet sono stati rilevati utilizzando combustibile omologato secondo normativa EN 14961-2 A1-A2. I valori dei prodotti a legna variano in base al tipo e alla qualità di legna utilizzata.

*C E' importante tenere in considerazione che il dato riguardante l'area riscaldabile dipende in modo considerevole dall‘isolamento dell'abitazione (classe energetica), dal posizionamento nella planimetria e dalla zona climatica, quindi i valori indicati possono variare anche considerevolmente. Il presente dato è stato calcolato sulla base di un'altezza del soffitto non superiore ai 3m.

La ditta costruttrice si riserva di apportare modifiche senza preavviso.
